Jeneratör Senkronizasyon Sistemi Nasıl Çalışır?
Jeneratör senkronizasyon sistemi, birden fazla jeneratörün ürettiği elektrik enerjisinin ortak bir bara üzerinde birleştirilerek koordineli şekilde çalışmasını sağlayan gelişmiş bir güç yönetim çözümüdür. Sistemin temel çalışma prensibi; jeneratörlerin gerilim, frekans, faz açısı ve faz sırası gibi elektriksel değerlerinin sürekli izlenmesi ve paralel bağlantı öncesinde birbirleriyle uyumlu hale getirilmesine dayanır. Mikroişlemci tabanlı dijital senkronizasyon kontrolörleri, motor devrini ve alternatör gerilimini yöneterek jeneratörlerin gerekli çalışma değerlerine ulaşmasını sağlar. Senkronizasyon koşulları uygun olduğunda jeneratör şalterleri kontrollü biçimde kapatılır ve jeneratörler ortak bara paralel olarak bağlanır. Paralel çalışma başladıktan sonra aktif ve reaktif yüklerin jeneratörler arasında uygun şekilde paylaştırılması, sistemin dengeli ve verimli çalışmasına katkıda bulunur. Tesisin enerji talebi arttığında ilave jeneratörler otomatik olarak devreye alınabilir, yük azaldığında ise ihtiyaç duyulmayan jeneratörler belirlenen çalışma senaryosuna göre devreden çıkarılabilir. Böylece jeneratörlerin gereksiz yere düşük yükte çalışmasının önüne geçilmesine ve yakıt tüketiminin optimize edilmesine yardımcı olunur. Senkronizasyon sistemleri ayrıca jeneratörlerden birinin arızalanması veya bakım amacıyla durdurulması durumunda diğer ünitelerin yükü desteklemesine imkân tanıyabilir. Doğru projelendirilmiş senkronizasyon sistemi; veri merkezleri, hastaneler, fabrikalar ve büyük tesislerde enerji sürekliliğinin, yedekliliğin ve operasyonel güvenilirliğin artırılmasına katkı sağlar.
Şebeke ile Jeneratör Senkronizasyonu Nasıl Sağlanır?
Şebeke ile jeneratör senkronizasyonu, ana elektrik şebekesi ile jeneratör sistemi arasında yük transferinin kontrollü ve mümkün olduğunca kesintisiz gerçekleştirilmesini sağlayan gelişmiş bir güç yönetim çözümüdür. Sistem, şebekenin gerilim, frekans, faz sırası ve faz açısı gibi temel elektriksel değerlerini sürekli olarak izler. Şebeke elektriği geri geldiğinde veya yükün jeneratörden şebekeye aktarılması gerektiğinde, senkronizasyon kontrolörü jeneratörün ürettiği elektriği şebekenin anlık değerleriyle uyumlu hale getirir. Gerekli senkronizasyon koşulları sağlandığında jeneratör ve şebeke belirlenen süre boyunca paralel çalışabilir. Yumuşak geçiş veya soft transfer olarak adlandırılan bu süreçte yük, jeneratörden şebekeye kontrollü ve kademeli biçimde aktarılır. Böylece ani yük değişimlerinin ve elektriksel geçişlerin tesis üzerindeki etkisinin azaltılması hedeflenir. Uygun şekilde tasarlanmış kesintisiz geçiş sistemlerinde hassas elektronik ekipmanların ve kritik yüklerin enerji sürekliliği desteklenebilir. Ancak geçiş performansı; kullanılan kontrolörlere, şalter yapısına, koruma sistemlerine ve tesisin elektrik altyapısına bağlı olarak değişebilir. Senkronizasyon sırasında ters güç, aşırı akım, gerilim ve frekans gibi koruma fonksiyonlarının doğru yapılandırılması güvenli paralel çalışma açısından önemlidir. Veri merkezleri, hastaneler, fabrikalar ve sürekli üretim yapılan tesislerde kullanılan şebeke-jeneratör senkronizasyon sistemleri, enerji geçişlerinin güvenli yönetilmesine, operasyonel sürekliliğin korunmasına ve plansız duruş risklerinin azaltılmasına katkı sağlar.
Birden Fazla Jeneratörde Yük Paylaşımı Nasıl Yapılır?
Birden fazla jeneratörün paralel çalıştığı senkron sistemlerde yük paylaşımı, aktif güç (kW) ve reaktif güç (kVAR) değerlerinin jeneratörler arasında kapasitelerine ve çalışma koşullarına uygun biçimde dağıtılmasıyla gerçekleştirilir. Gelişmiş senkronizasyon kontrol üniteleri, desteklenen sistem mimarisine bağlı olarak CAN-bus veya farklı haberleşme protokolleri üzerinden birbirleriyle sürekli iletişim kurarak jeneratörlerin çalışma değerlerini izler. Tesisin toplam enerji talebi arttığında veya azaldığında kontrol sistemi, motor hız regülatörü (governor) ve otomatik voltaj regülatörü (AVR) üzerinden gerekli ayarlamaların yapılmasını sağlar. Governor aktif güç paylaşımının yönetilmesine yardımcı olurken AVR, reaktif güç ve gerilim dengesinin korunmasına katkıda bulunur. Böylece jeneratörlerden birinin gereğinden fazla yüklenmesi önlenirken toplam yükün çalışan jeneratörler arasında dengeli şekilde dağıtılması hedeflenir. Enerji talebinin artması durumunda ilave jeneratörler otomatik olarak devreye alınabilir, yük azaldığında ise ihtiyaç duyulmayan üniteler kontrollü biçimde durdurulabilir. Bu çalışma prensibi, jeneratörlerin uygun yük aralıklarında kullanılmasına ve yakıt tüketiminin optimize edilmesine yardımcı olur. Çalışma saatlerinin jeneratörler arasında dengeli dağıtılması için otomatik rotasyon uygulanması, ekipmanların benzer kullanım sürelerine ulaşmasını ve bakım planlamasının daha düzenli yapılmasını destekleyebilir. Doğru yapılandırılmış yük paylaşım sistemi; aşırı yük riskinin azaltılmasına, sistem verimliliğinin artırılmasına, ekipman ömrünün desteklenmesine ve tesisin enerji sürekliliğinin güvenilir biçimde korunmasına katkı sağlar.
Kesintisiz Geçiş ve Otomatik Senkronizasyon Çözümleri
Kesintisiz geçiş ve otomatik senkronizasyon çözümleri, veri merkezleri, hastaneler, endüstriyel üretim tesisleri ve enerji sürekliliğinin kritik olduğu yapılarda güç yönetiminin güvenilir şekilde gerçekleştirilmesine yardımcı olur. Otomatik senkronizasyon panoları, şebeke gerilimi ve frekansı gibi temel elektriksel değerleri sürekli izleyerek olası bir elektrik kesintisini algılar ve jeneratörlere otomatik çalıştırma komutu gönderir. Jeneratörler gerekli gerilim ve frekans değerlerine ulaştığında sistem, senkronizasyon koşullarını kontrol ederek yükün jeneratörler tarafından beslenmesini sağlar. Şebeke elektriği geri geldiğinde ise kontrol sistemi şebeke değerlerinin kararlı hale gelmesini bekler ve uygun koşullar sağlandığında kesintisiz geri geçiş veya soft transfer senaryosunu uygulayabilir. Bu yöntemde jeneratörler ve şebeke kısa süreli olarak paralel çalışarak yükün kontrollü ve kademeli biçimde ana şebekeye aktarılmasına imkân tanır. Böylece ani yük değişimlerinin, geçiş sırasında oluşabilecek elektriksel etkilerin ve kritik ekipmanlar üzerindeki gerilim dalgalanmalarının azaltılması hedeflenir. Ancak geçiş performansı kullanılan kontrolör, şalter, koruma sistemi ve tesis altyapısına bağlı olarak değişebilir. Doğru projelendirilmiş otomatik senkronizasyon sistemleri; ters güç, aşırı akım, gerilim ve frekans gibi koruma fonksiyonlarıyla güvenli çalışmayı destekler. Bu çözümler, enerji transferinin kontrollü gerçekleştirilmesine, kritik yüklerin korunmasına, insan müdahalesi ihtiyacının azaltılmasına ve tesis operasyonlarının mümkün olduğunca kesintisiz sürdürülmesine katkı sağlar.

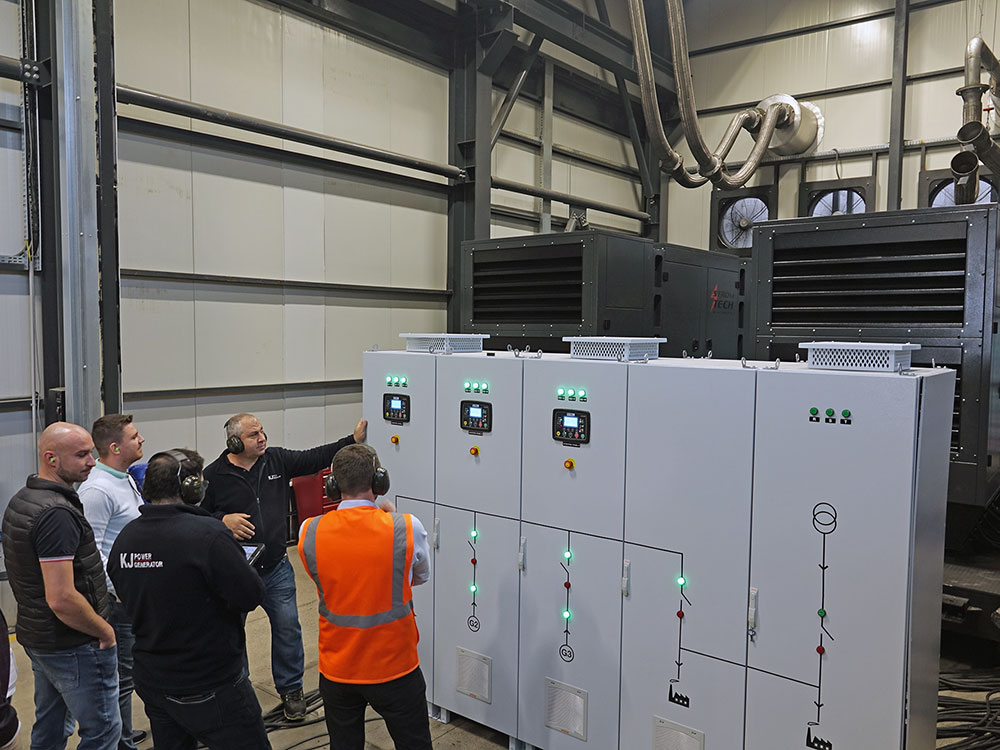

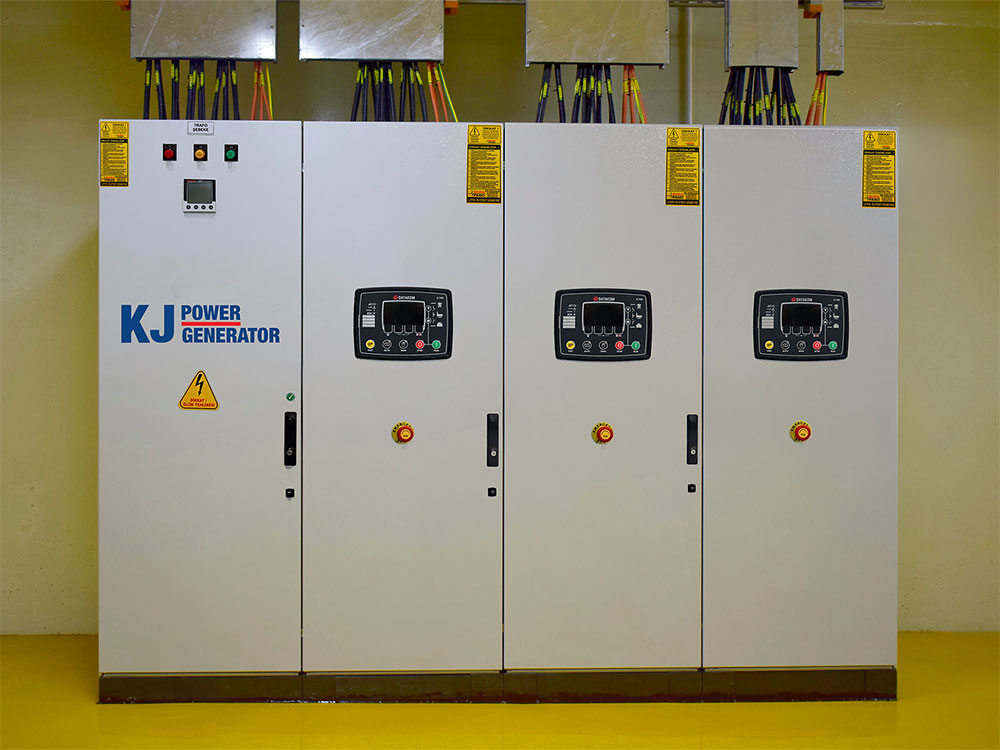

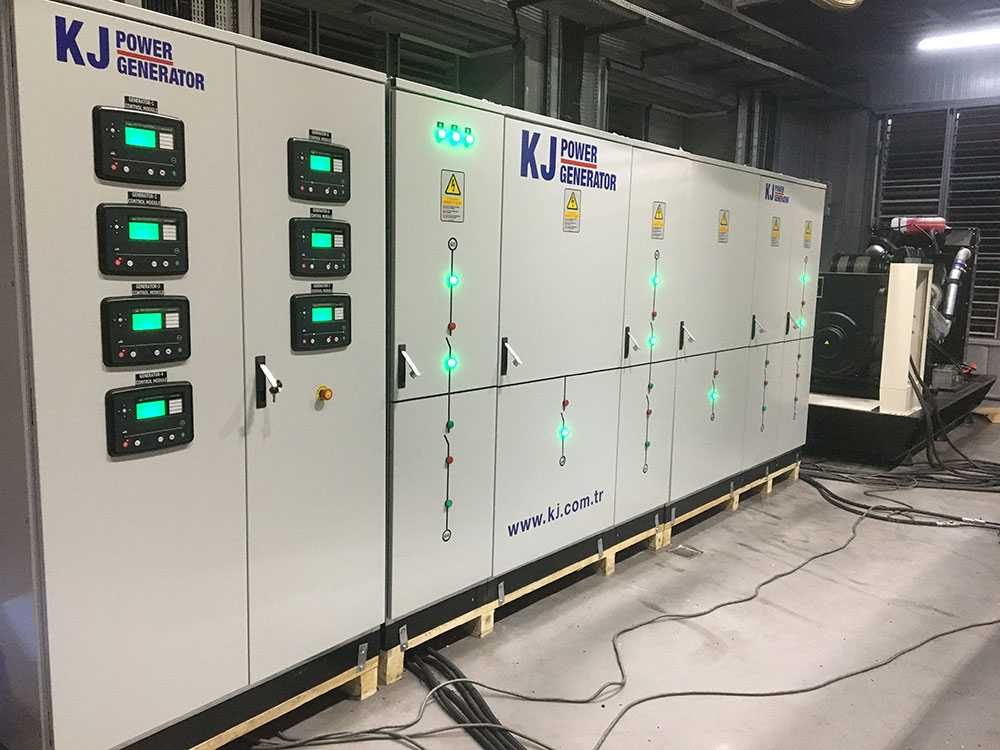

Jeneratör Senkronizasyon Panosu ve Kontrol Sistemi
Jeneratör senkronizasyon panosu, birden fazla jeneratörün koordineli, güvenli ve verimli şekilde çalışmasını sağlayan sistemin temel kontrol ve güç yönetim merkezidir. Pano içerisinde mikroişlemci tabanlı senkronizasyon kontrol modülleri, motorlu güç kesicileri (ACB/MCCB), koruma röleleri, ölçüm trafoları, haberleşme arayüzleri ve projeye uygun diğer elektriksel ekipmanlar yer alabilir. Kontrol sistemi; jeneratörlerin otomatik start ve stop işlemlerini, gerilim ve frekans eşitlemesini, faz açısı kontrolünü, paralelleme işlemlerini ve otomatik yük paylaşımını yönetir. Aktif ve reaktif yüklerin çalışan jeneratörler arasında uygun şekilde dağıtılması, ünitelerin dengeli çalışmasına ve aşırı yük riskinin azaltılmasına yardımcı olur. Ters güç, aşırı akım, düşük veya yüksek gerilim ve frekans gibi koruma fonksiyonları ise olası arıza durumlarında sistemin güvenli biçimde kontrol edilmesini destekler. Enerji talebinin değişmesine bağlı olarak ilave jeneratörler otomatik devreye alınabilir veya ihtiyaç duyulmayan üniteler kontrollü şekilde durdurulabilir. Ayrıca SCADA ve BMS entegrasyonları sayesinde jeneratörlerin çalışma durumu, yük değerleri, gerilim, frekans, çalışma saatleri, alarm ve arıza bilgileri uzaktan takip edilebilir. Haberleşme altyapısına bağlı olarak geçmiş verilerin kaydedilmesi ve raporlanması da mümkün olabilir. Doğru projelendirilmiş senkronizasyon panosu, güç yönetiminin otomatikleştirilmesine, enerji sürekliliğinin desteklenmesine, bakım süreçlerinin daha etkin planlanmasına ve jeneratör sisteminin güvenilir şekilde işletilmesine katkı sağlar.
Projeye Uygun Senkronizasyon Sistemi Nasıl Seçilir?
Projeye uygun senkronizasyon sistemi seçilirken tesisin anlık, maksimum ve minimum yük profillerinin ayrıntılı şekilde analiz edilmesi gerekir. Güç ihtiyacının gün içerisinde nasıl değiştiğinin belirlenmesi, sistemde kullanılacak jeneratör sayısının ve her jeneratörün kapasitesinin doğru şekilde planlanmasına yardımcı olur. Tasarım aşamasında jeneratörlerin eşit veya farklı güç kapasitelerinde olup olmayacağı, yük paylaşım yöntemi ve şebeke ile paralel çalışma ihtiyacı değerlendirilmelidir. Tesisin elektrik kesintilerine karşı toleransı ve kritik yüklerin öncelikleri de sistem mimarisinin belirlenmesinde önemli rol oynar. Enerji sürekliliğinin kritik olduğu veri merkezleri, hastaneler ve endüstriyel tesislerde yedeklilik senaryoları planlama sürecine dahil edilmelidir. Bununla birlikte ileride gerçekleştirilebilecek kapasite artışları göz önünde bulundurularak sistemin yeni jeneratörlerin entegrasyonuna uygun ve genişletilebilir yapıda tasarlanması avantaj sağlayabilir. Jeneratör odasının fiziksel ölçüleri, havalandırma gereksinimleri, pano yerleşimi, kablolama mesafeleri ve bakım erişimi gibi saha koşulları da değerlendirilmelidir. Kontrol sistemi seçilirken otomatik start ve stop, yük paylaşımı, koruma fonksiyonları, uzaktan izleme ve SCADA veya BMS entegrasyonu gibi ihtiyaçlar dikkate alınabilir. Doğru mühendislik analiziyle projelendirilen senkronizasyon sistemi, jeneratörlerin uygun yük aralıklarında çalışmasına, yakıt tüketiminin optimize edilmesine, enerji sürekliliğinin desteklenmesine ve bakım süreçlerinin daha verimli yönetilmesine katkı sağlar. Böylece ilk yatırım maliyeti ile uzun vadeli işletme giderleri arasında dengeli ve sürdürülebilir bir çözüm oluşturulabilir.
Senkron Jeneratör Sistemlerinde Yedeklilik ve Arıza Yönetimi
Senkron jeneratör sistemlerinin önemli avantajlarından biri, enerji sürekliliğinin kritik olduğu tesislerde N+1 veya N+2 gibi yedekli güç mimarilerinin oluşturulmasına imkân sağlamasıdır. Bu yapıda tesisin ihtiyaç duyduğu toplam güç kapasitesine ek olarak bir veya daha fazla jeneratör yedek kapasite amacıyla sisteme dahil edilebilir. Çalışan jeneratörlerden birinin teknik arıza nedeniyle devre dışı kalması veya planlı bakım için durdurulması durumunda senkronizasyon kontrol sistemi jeneratörlerin çalışma durumlarını sürekli izleyerek gerekli yük yönetimi senaryosunu otomatik olarak uygular. Sistemde yeterli çalışan kapasite bulunuyorsa mevcut jeneratörler yükü kendi aralarında yeniden paylaşabilir. İlave güce ihtiyaç duyulması halinde ise yedekte bekleyen jeneratör otomatik olarak çalıştırılarak gerekli gerilim, frekans ve faz koşulları sağlandıktan sonra ortak baraya senkronize edilebilir. Bu yaklaşım, tek bir jeneratör arızasının tüm güç sistemini devre dışı bırakma riskinin azaltılmasına yardımcı olur. Veri merkezleri, hastaneler, üretim tesisleri ve kritik altyapı uygulamalarında yedekli mimari operasyonel güvenilirlik açısından önemli avantaj sağlayabilir. Ancak kesintisiz çalışma performansı; yük kapasitesine, kontrol sistemi hızına, jeneratörlerin devreye girme süresine ve sistem mimarisine bağlıdır. Doğru projelendirilmiş N+1 veya N+2 senkron jeneratör sistemi, bakım süreçlerinin operasyonu durdurmadan planlanmasına, arıza durumlarının kontrollü yönetilmesine, kritik yüklerin korunmasına ve tesisin enerji sürekliliğinin yüksek seviyede desteklenmesine katkı sağlar.
